Productos KROXTEK
Instrumentación para medición y control de ambientes críticos
Equipos para medir variables esenciales en cleanrooms y HVAC, seleccionados según aplicación, rango, exactitud y necesidad de trazabilidad.
Claves de selección
01 · Variable
Partículas, caudal, presión o humedad.
02 · Desempeño
Rango, resolución y exactitud.
03 · Evidencia
Calibración, registros y trazabilidad.
Equipos y tecnologías de referencia
Cada variable exige una técnica de medición distinta. Seleccionamos instrumentos para conteo de partículas, integridad de filtración, caudal y presión diferencial, con rangos y documentación acordes al uso.
Conteo de partículas
MET ONE 3445+
Contador de partículas de aire de Beckman Coulter. La ficha del modelo C38687 publica un caudal de 100 L/min y un intervalo de tamaños de 0.5 a 10 µm.
- Un volumen de 1 m³ requiere 10 minutos de muestreo a 100 L/min.
- Definir canales y plan de muestreo.
- Revisar gestión de registros y calibración.
Fotometría de aerosol
ATI 2J PRO
Referencia para pruebas de fugas de sistemas de filtración. La versión PRO añade almacenamiento, seguridad de datos, trazabilidad de ensayo y niveles de usuario.
- Pantalla táctil de 7 pulgadas.
- Transferencia por Wi-Fi y USB en la versión PRO.
- Seleccionar sonda, aerosol y método de ensayo compatibles.
Generación térmica de aerosol

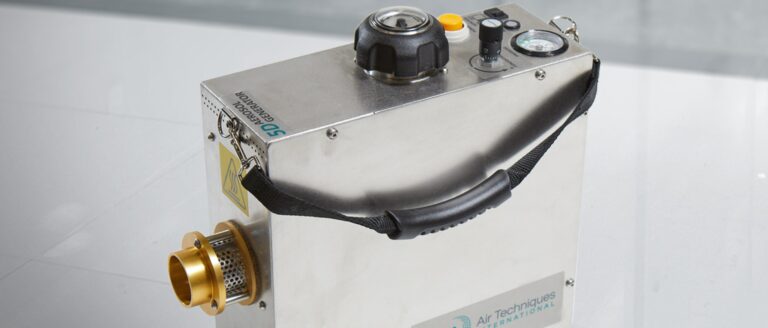

ATI 5D
Generador térmico para producir el aerosol de desafío utilizado en pruebas de fugas. ATI lo describe para aplicaciones desde cabinas hasta sistemas de tratamiento de aire de cleanrooms.
- Coordinar caudal y concentración de desafío.
- Revisar aerosol y compatibilidad del sistema.
- No sustituye al instrumento de detección.
Caudal de aire

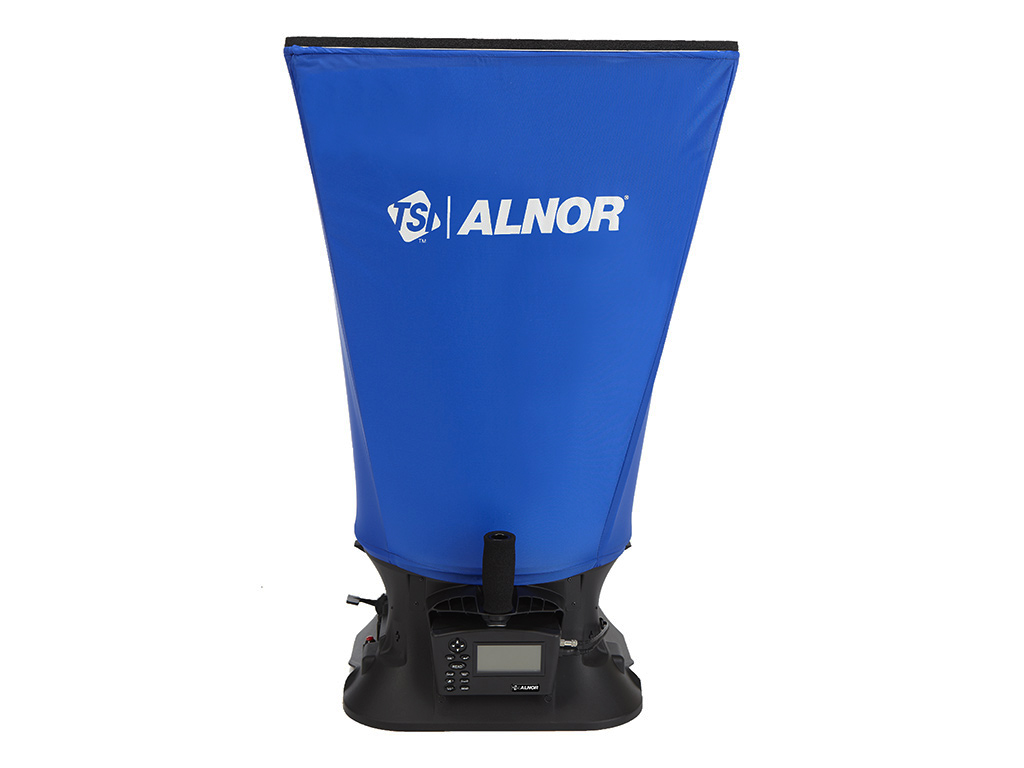

TSI Alnor EBT731
Balómetro para medición directa en difusores y rejillas, con micromanómetro desmontable. La ficha publica un intervalo de 42 a 4,250 m³/h para la campana de captura.
- Lecturas de suministro y retorno.
- Compensación de contrapresión.
- Seleccionar campana y sondas para cada aplicación.
Presión diferencial

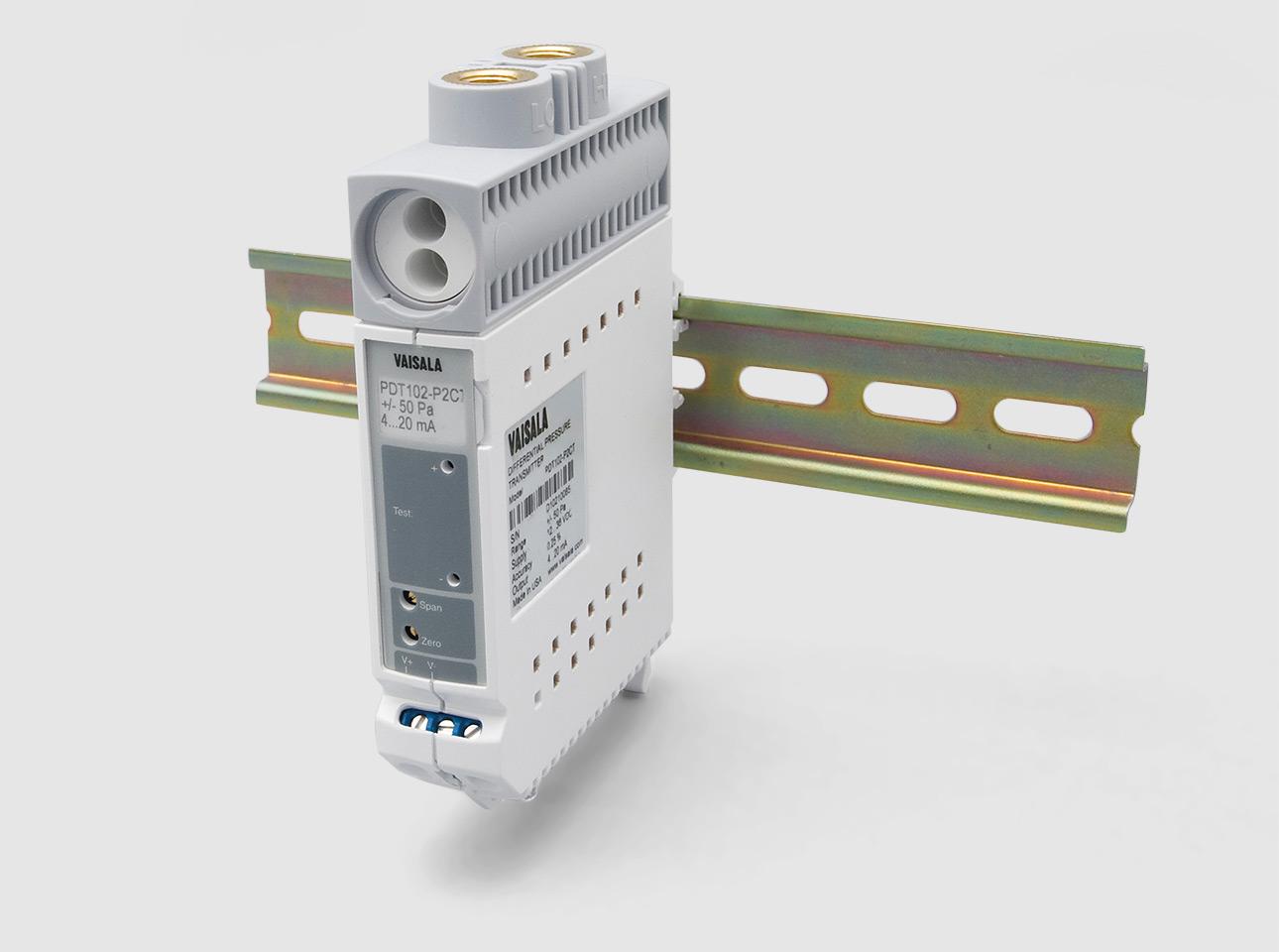

Vaisala PDT102
Transmisor para monitoreo de cleanrooms con sensor MEMS. Vaisala publica versiones con exactitud de 0.25% o 0.50% del intervalo de medición.
- Montaje de perfil delgado en riel DIN.
- Definir intervalo y salida de señal.
- Coordinar puntos de toma, alarmas y sistema de monitoreo.
Configuración, accesorios, disponibilidad y características finales se confirman en la selección y cotización del modelo. Consulta la documentación del fabricante para cada versión.
Datos técnicos para una selección correcta
Estos parámetros permiten comparar alternativas y definir una especificación coherente con el proceso.
Desliza la tabla hacia los lados para consultar todos los datos.
| Parámetro | Dato a definir | Criterio de selección |
|---|---|---|
| Partículas | Contador de partículas | Definir tamaños, caudal, volumen de muestra y condiciones del ambiente. |
| Fugas de filtración | Fotómetro + generador de aerosol | Acordar aerosol, sonda, concentración y método de ensayo. |
| Caudal y velocidad | Balómetro o anemómetro | Seleccionar técnica según difusor, rejilla, ducto y patrón del aire. |
| Presión diferencial | Micromanómetro o transmisor | Definir intervalo, exactitud, resolución y ubicación de tomas. |
| Temperatura y humedad | Sensor o registrador | Acordar rango, exactitud, respuesta y ubicación representativa. |
| Trazabilidad y registros | Certificado y sistema de datos | Revisar calibración, fecha, identificación, exportación y control de accesos. |
Cómo se integra en el proceso
01 · Seleccionar
El instrumento debe cubrir la variable, rango, resolución, exactitud y tiempo de respuesta exigidos por la prueba. Para trabajos regulados se revisan además trazabilidad de calibración, incertidumbre aplicable, identificación del equipo, vigencia y compatibilidad con el procedimiento de ensayo.
02 · Medir
Se aplica un procedimiento con condiciones estabilizadas, puntos de medición, tiempo de muestreo y criterios de aceptación definidos. Según el ensayo pueden intervenir contadores de partículas, fotómetros y generadores de aerosol, anemometría/balometría, presión diferencial y medición de temperatura y humedad.
03 · Documentar
Los resultados conservan identificación, unidades, condiciones de prueba, instrumento utilizado y trazabilidad metrológica. Cuando el alcance lo requiere, la evidencia se integra al reporte de campo, protocolo de calificación o informe de ensayo correspondiente.
Criterios clave
Qué debe considerar el alcance técnico
Variable
Definir qué se necesita medir y por qué.
Rango y exactitud
Asegurar compatibilidad con el criterio técnico.
Trazabilidad
Mantener evidencia de calibración y estado del instrumento.
Capacidades
Cómo participa KROXTEK
Partículas
Contadores para clasificación y monitoreo.
Presión
Diferenciales y variables de proceso.
Flujo
Velocidad y caudal de aire.
Ambiente
Temperatura y humedad.
Antes de solicitar una cotización
Comparte las condiciones reales de operación para que podamos definir el equipo y su integración.
Indica variable, rango, exactitud, norma o procedimiento de referencia, frecuencia de uso, accesorios y necesidades de registros. Especifica si se requiere equipo portátil o monitoreo continuo.
¿Un contador de partículas reemplaza al fotómetro?
Miden de forma distinta. El contador clasifica partículas discretas; el fotómetro responde al aerosol para el método de ensayo aplicable. Se elige según el procedimiento definido.
¿Comprar el instrumento asegura cumplimiento?
También se requieren calibración, procedimiento, formación, registros y una configuración adecuada para la aplicación.
¿Qué debo pedir en la cotización?
Modelo y versión, accesorios, rangos, exactitud, calibración, software, exportación de datos y condiciones de servicio.
